结构特点：
先进的盘配流结构设计,低速性能好。
容积效率高,并具有磨损自动补偿功能。
联动轴特殊设计，马达使用寿命长。
双列圆锥滚针轴承能够承受大的径向力,应
用于重载荷驱动的场合
主要技术参数
排量（ml/r） | 80 | 100 | 125 | 160 | 200 | 250 | 280 | 305 | 400 | 500 | |
流量 （LPM） | 连续 | 75 | 75 | 75 | 75 | 75 | 75 | 75 | 75 | 75 | 75 |
间断 | 85 | 95 | 95 | 115 | 115 | 115 | 115 | 115 | 130 | 130 | |
转速 （RPM） | 连续 | 850 | 675 | 552 | 430 | 345 | 276 | 246 | 226 | 183 | 144 |
间断 | 956 | 855 | 700 | 660 | 529 | 423 | 378 | 347 | 308 | 246 | |
压力 （MPA） | 连续 | 17.5 | 17.5 | 17.5 | 17.5 | 17.5 | 17.5 | 17.5 | 15 | 15 | 12 |
间断 | 28 | 28 | 28 | 25 | 25 | 25 | 25 | 21 | 17 | 15 | |
扭矩 （N*M） | 连续 | 178 | 223 | 278 | 356 | 445 | 557 | 592 | 580 | 715 | 720 |
间断 | 286 | 356 | 445 | 509 | 636 | 755 | 779 | 763 | 840 | 860 | |
输出功率 （KW） | 连续 | 16 | 18.8 | 19.5 | 15.6 | 15.6 | 14 | 14 | 14 | 11 | 9 |
间断 | 20 | 23.5 | 23 | 21 | 18 | 17 | 17 | 17 | 13 | 11 |
说明:
1.最大连续值:马达可以连续工作的最大值.
2.间断值:允许马达一分钟内持续6秒的最大值.
3.避免在同时最大速和最高压力的工况下使用.
4.马达的最佳工况范围：1/3～2/3连续工作工况.

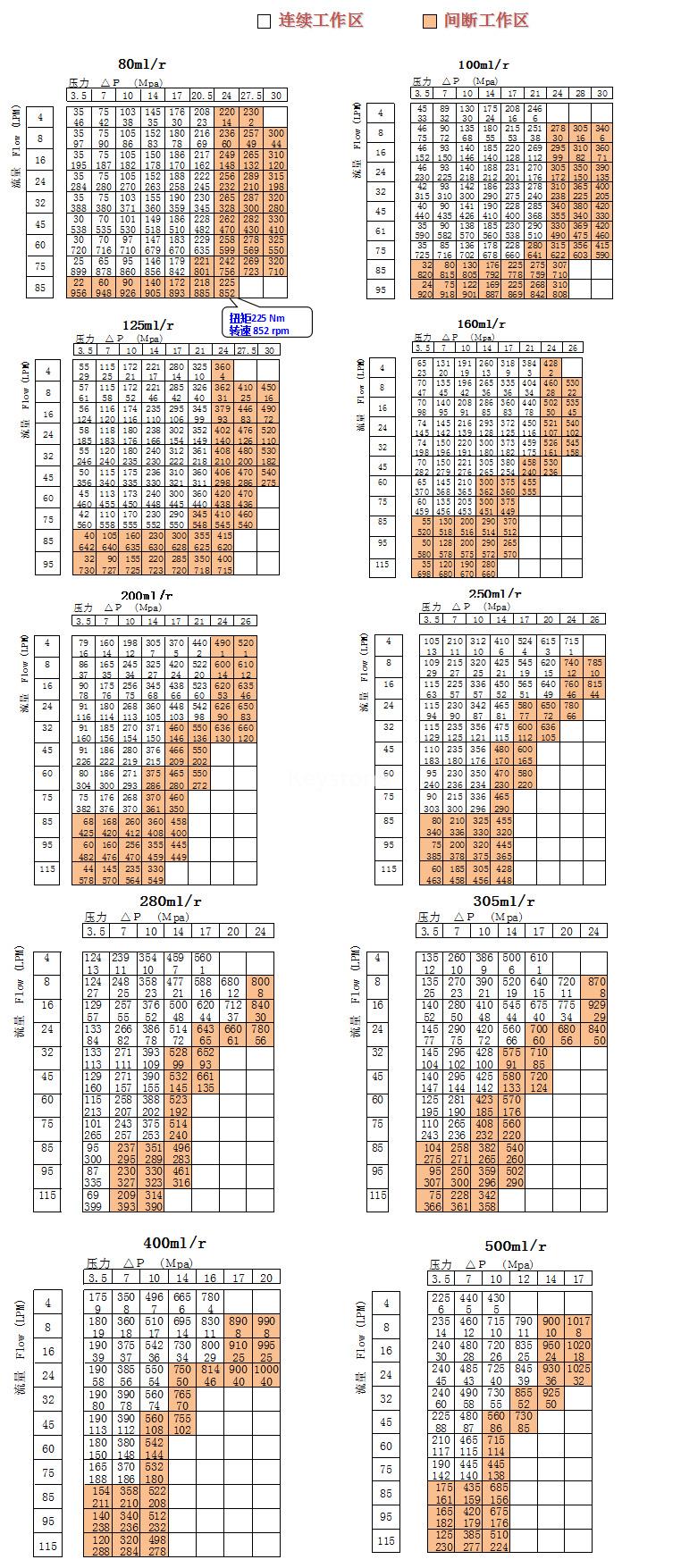

KM5 马达工作参数表
表中数据在使用68#抗磨液压油,50℃ 油温条件下测试的,不同马达结果略有差别

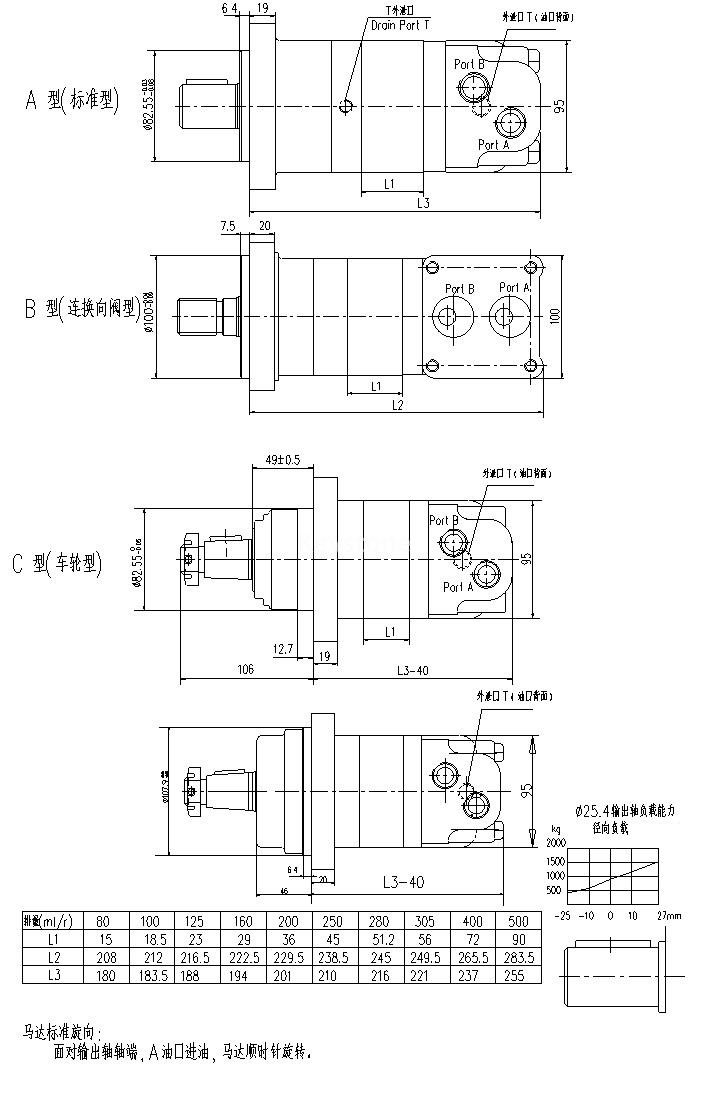

KM5 系列马达外形图

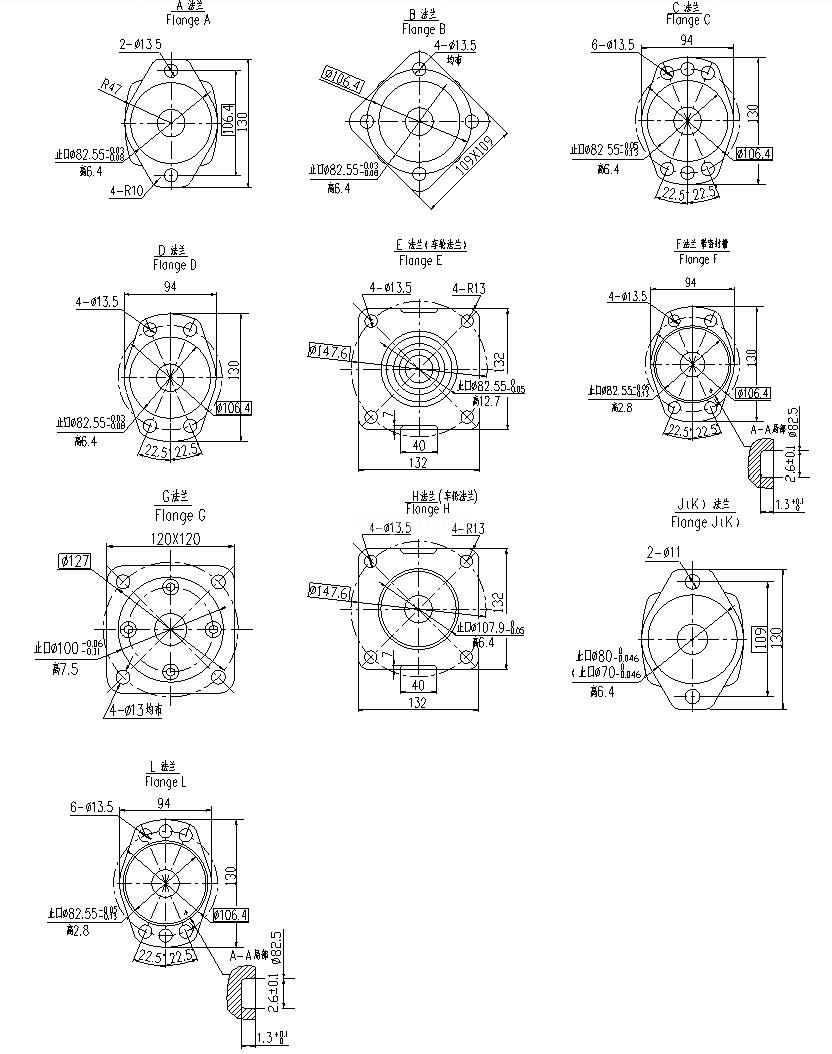

KM5 连接尺寸 ----安装法兰

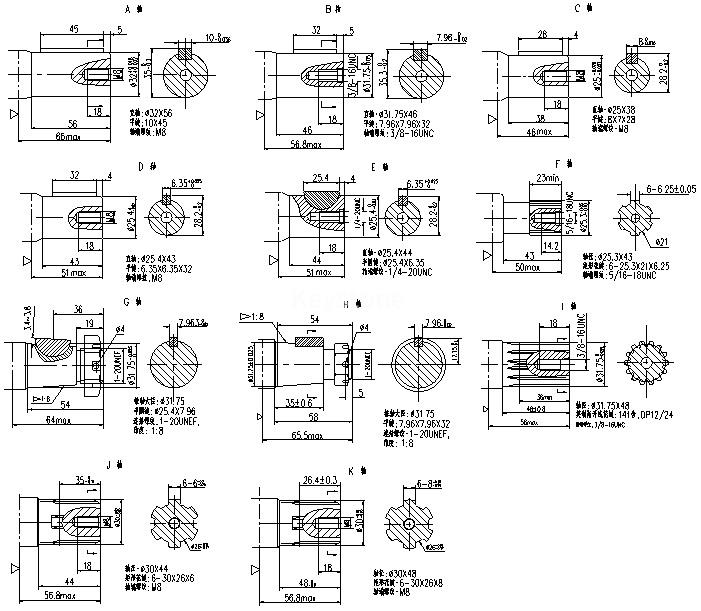

KM5 连接尺寸 ----输出轴

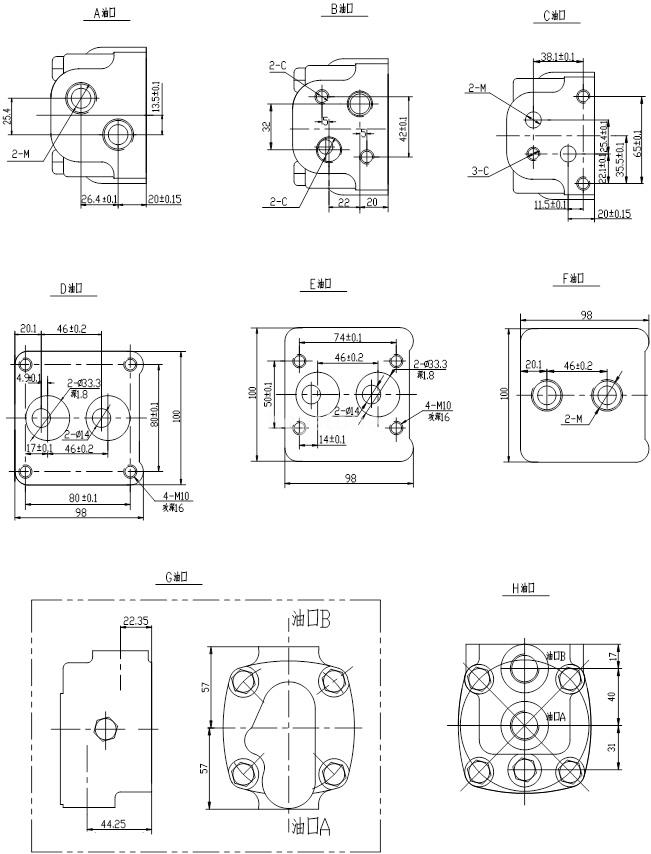

KM5 连接尺寸 ----油口

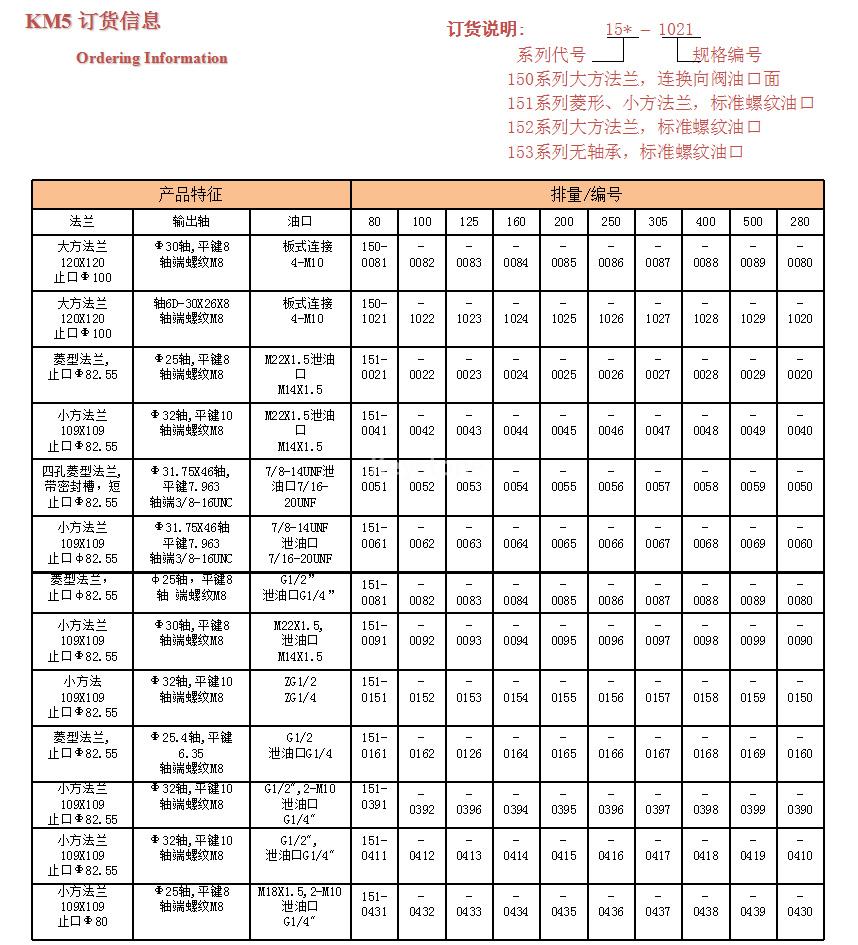

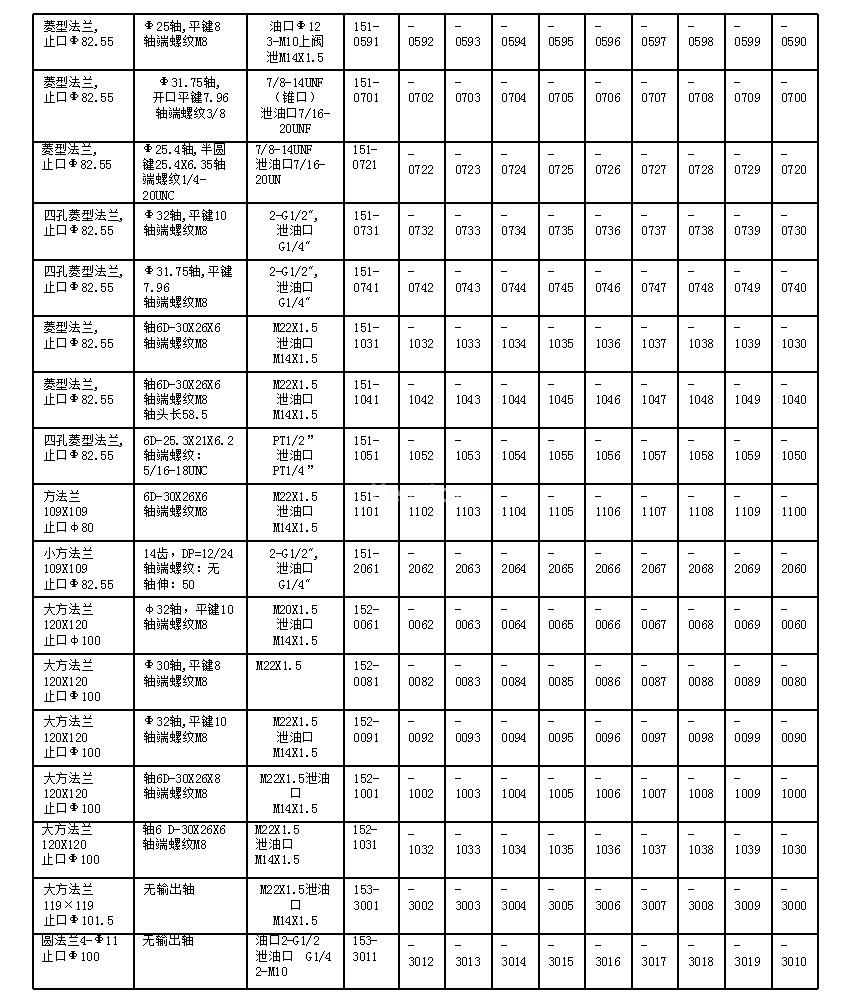

KM5 订货信息
